Propul~Surf : a screw-propelled snowboard prototype.

Once we finished the design, we started the production of our first prototype. We used 3D printing to give birth to our ideas. It enabled us to produce complex and precise parts in a really short amount of time.

Une fois que nous avons eu fini la conception, nous avons commencé la production d’un premier prototype. Nous avons utilisé l’impression 3D pour donner vie à nos idées. Cela nous a permis de produire des pièces complexes et précises rapidement.

HD pictures
Images en HD

Motors

Moteurs

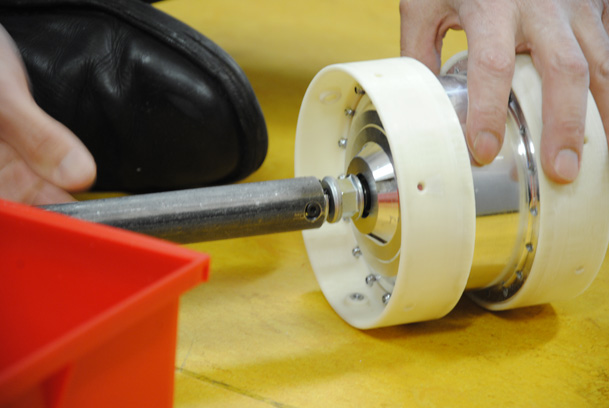

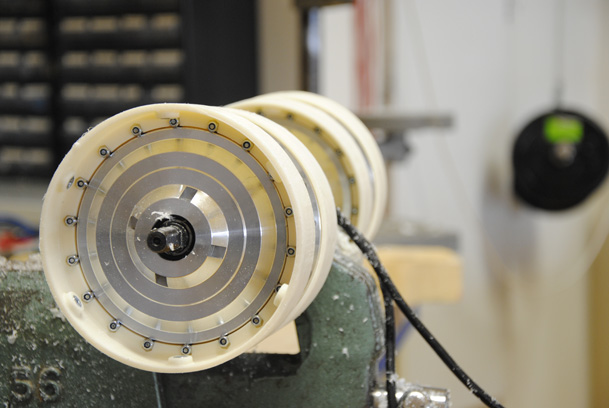

In order to assemblage the motors and the tubes together, we designed and 3D-printed parts that enable the circular motion to be transmitted from the motors to the tubes without loss.

De façon à assembler les moteurs et les tubes ensemble, nous avons conçu et imprimé en 3D une pièce qui permet au mouvement circulaire du moteur d’être transmis sans perte aux tubes.

Screw tubes

Tubes

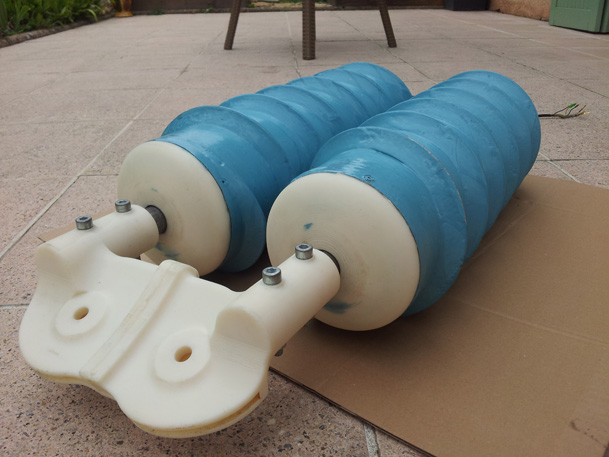

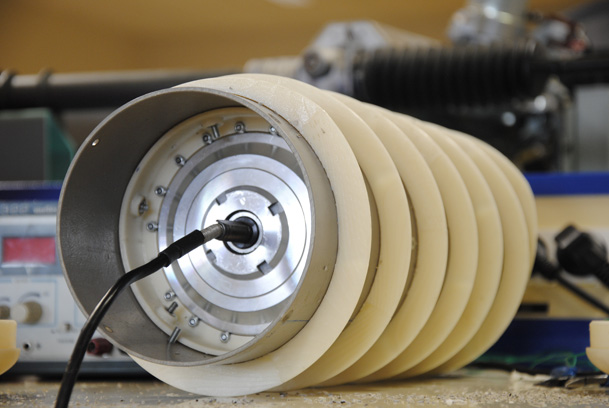

The tube assembly was made in 2 steps. The first one consisted in producing and assembling the screws. They were 3D-printed in ABS too and welded together thanks to a chemical process. Then, we screwed them to the tubes.

L’assemblage des tubes s’est fait en deux étapes. La première consiste en la production et le montage des hélices. Elles ont été aussi imprimées en ABS puis soudées entre elles à l’aide d’un procédé chimique.

Structure

Structure

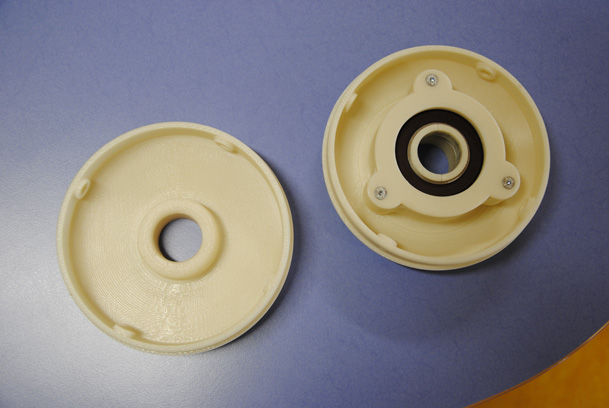

Propul~Surf's structure had to be to as rigid as possible but also flexible enough to prevent the snowboard from being damaged. To achieve this, we used steel tubes and ABS parts with calculated backlash.

La structure de Propul~Surf devait être la plus rigide possible mais aussi assez flexible pour que le snowboard ne soit pas endommagé. Pour ce faire, nous avons réalisé des tubes en acier et des pièces en ABS (plastique) avec un jeu calculé.

Final assembly

Assemblage final

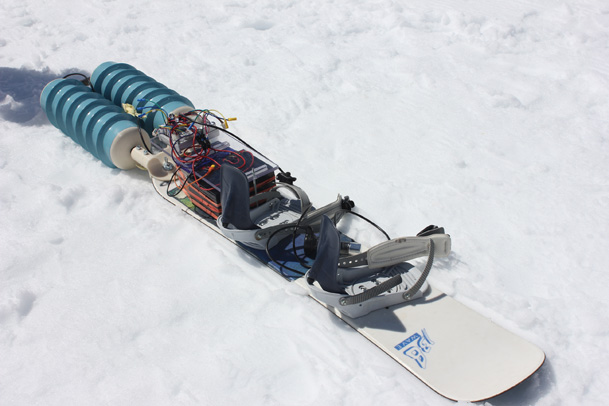

After a year of work, we finally assembled everything to create this unique device. After some painting, the prototype was ready for testing!

Après un an de travail, nous avons tout assemblé pour créer ce véhicule unique. Quelques couches de peinture et le prototype était prêt à être testé !


The box

Boîte

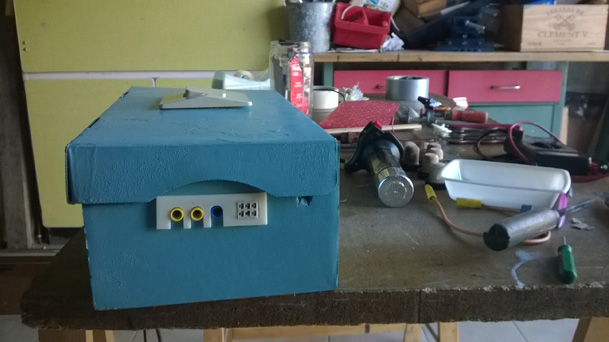

6 months after, we needed to make this device plug & play for Gadget Man, thus we made a box that hosts the electronics. A simple poke and the device is up and running, no need for any cable plugging. The video.

Six mois après, nous avions besoin de créer un prototype « plug & play » pour participer à l’émission anglaise Gadget Man. Nous avons donc construit une boîte accueillant toute l’électronique du projet. A savoir, les batteries et les variateurs de tension. Une simple pression sur l’interrupteur permet de mettre le prototype en marche, pas besoin de brancher un fil. La vidéo.
